二线制变送器(无源信号)如何连接到安全栅?_GS8547-EX
Tags:隔离式安全栅 二线制变送器(无源信号)如何连接到安全栅?_GS8547-EX 2020-09-23 二线制变送器(无源信号)如何连接到安全栅?_GS8547-EX 7767

QY球友会答复:


QY球友会的模拟量输入(AI)安全栅可以连接的设备有:二线制智能(HART)变送器、三线制变送器、电流源信号。

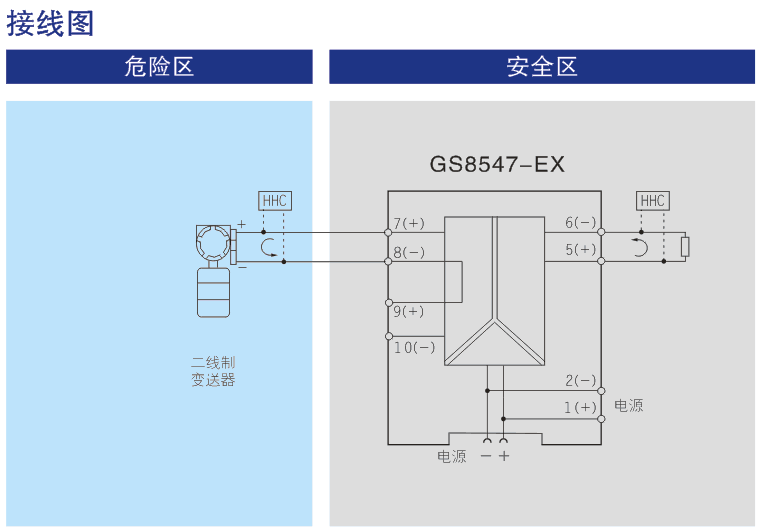

以QY球友会的GS8547-EX 一进一出模拟量输入安全栅为例,按接线图示意将二线制变送器(无源信号)接入GS8547-EX的7+/8- 端子即可:

二线制变送器(无源信号)如何连接到安全栅?_GS8547-EX

实物图如下:

二线制变送器(无源信号)如何连接到安全栅?_GS8547-EX

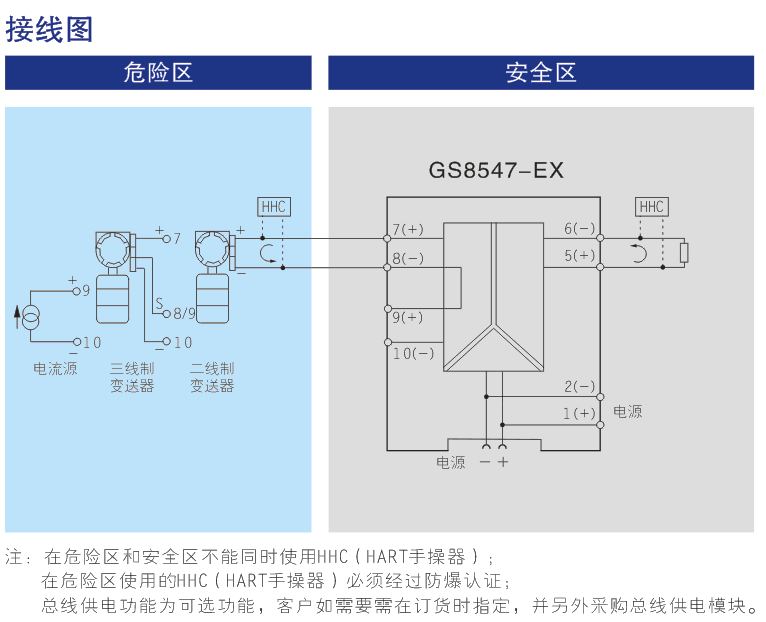

其他设备接入的接线图示意如下:

二线制变送器(无源信号)如何连接到安全栅?_GS8547-EX
